CAD-Erfahrung seit 1994 macht EBS zum branchenübergreifenden Partner. Konstruktionsexpertise in metallischen Werkstoffen, Kunststoffen und Faserverbundwerkstoffen sowie in Branchen wie Maschinenbau, Anlagenbau und Stahlbau ermöglicht es, die für den jeweiligen Anwendungsfall optimalen Lösungen auszuarbeiten. Die Konstruktion orientiert sich stets an aktuellen Fertigungsmethoden, z. B. dem Metall-3D-Druck.

Die Unterstützung aller gängigen Datenaustauschformate bis hin zu BIM sowie vieler nativer Formate ermöglicht die optimale Einbindung in Projektgruppen.

Die nachfolgenden Beispiele aus verschiedenen Bereichen zeigen die branchenübergreifende Expertise, ohne Anspruch auf Vollständigkeit. Bitte fragen Sie Ihren konkreten Bedarf an. EBS-Entwicklungen und -Konstruktionen unterstützen Sie aktiv bei der Umsetzung Ihrer technischen und wirtschaftlichen Ziele.

Beispiel 01

Heftvorrichtung

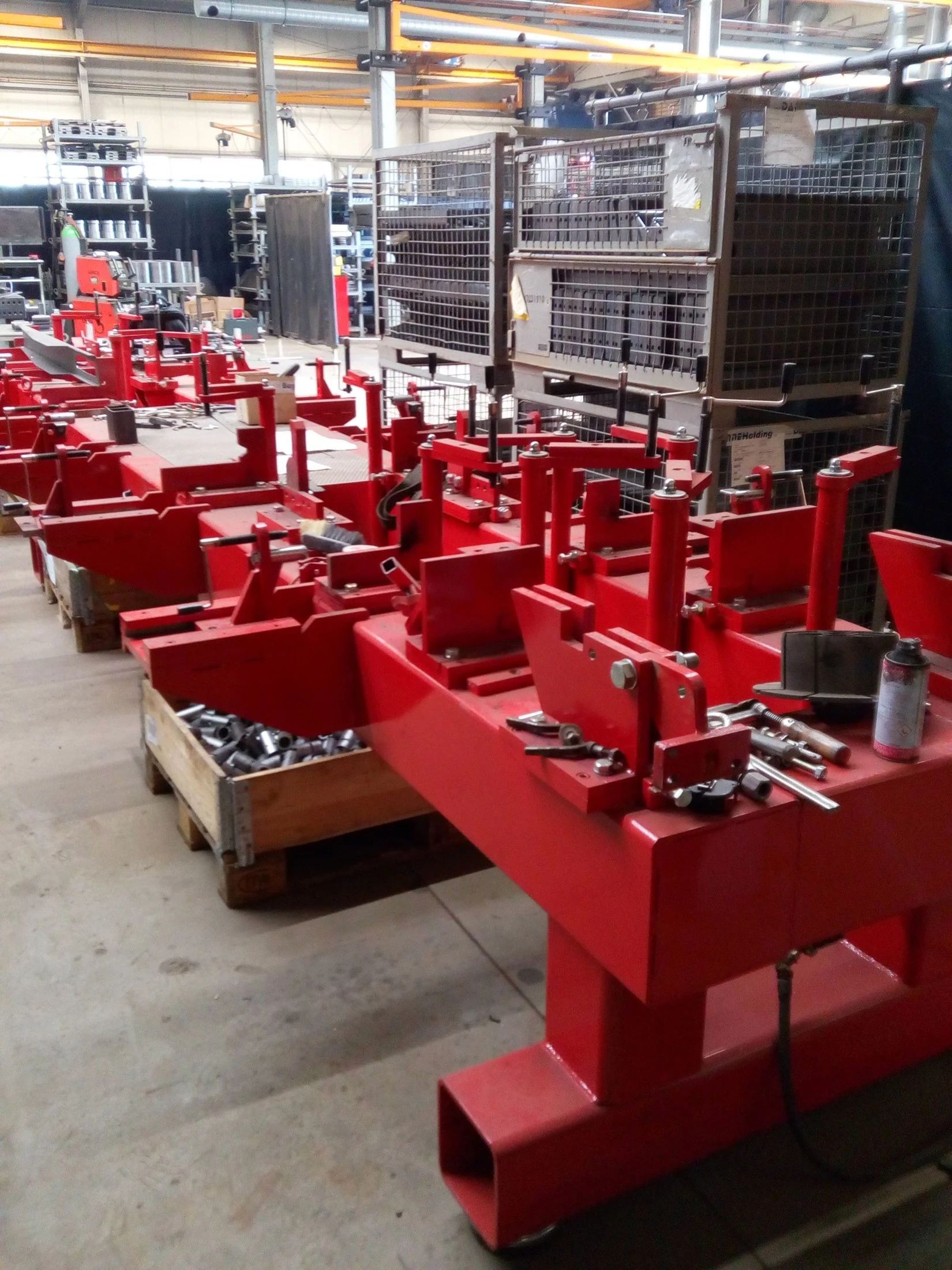

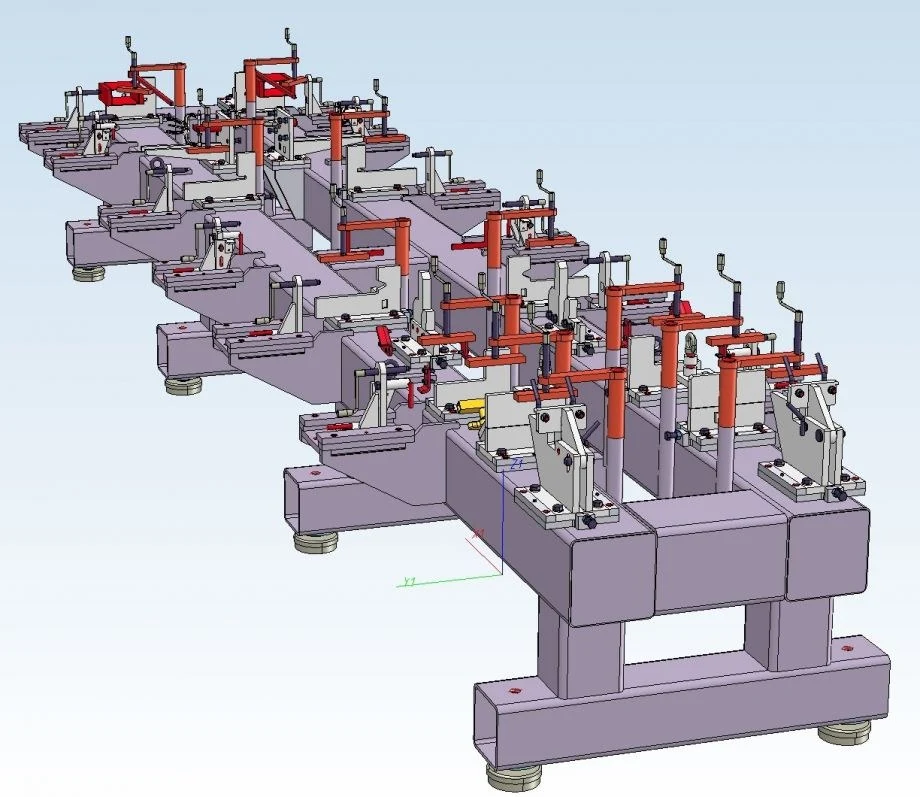

Das Beispiel zeigt eine Heftvorrichtung als Vorstufe zum abschließenden Schweißen. Auf dieser wird jeweils ein Paar Holme für die Leicht-Lkw-Serienfertigung aus einer Vielzahl von Teilen zusammengesetzt und durch Heftschweißpunkte zusammengehalten. Die so gehefteten Bauteile werden anschließend auf einer separaten Schweißvorrichtung vollständig verschweißt.

Beispiel 02

Montagemaschine

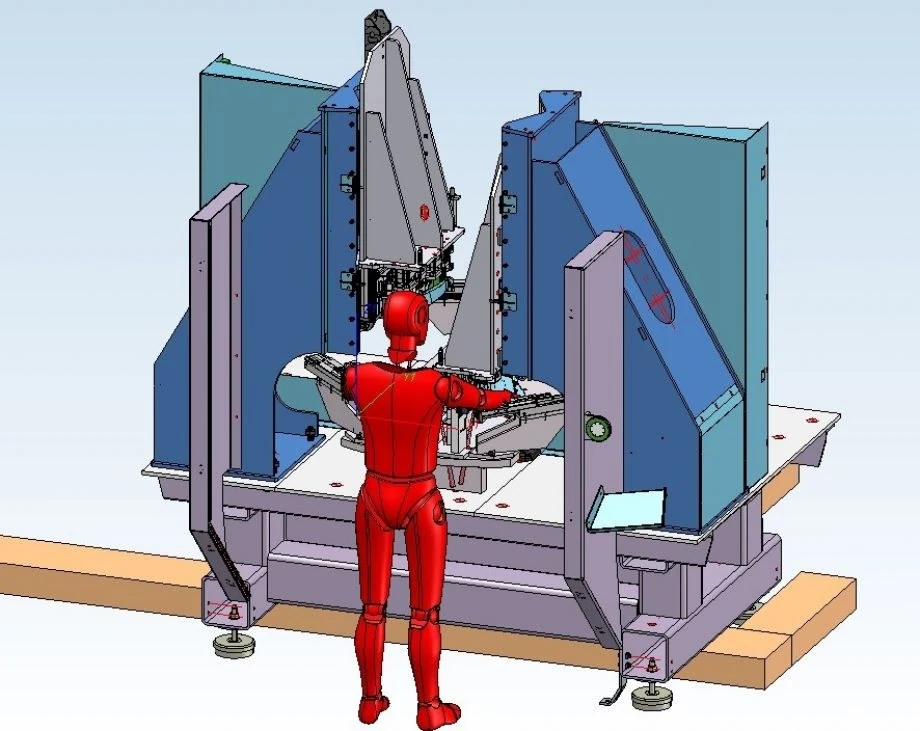

Montagemaschine für Pkw-Karosserieteile.

Die Maschine verklebt 4 Hauptbauteile zu einem Paar von Karosserieteilen. Dabei wird automatisch kontrolliert, ob die in einem vorgelagerten Montageschritt eingefügten Kleinteile vorhanden sind.

Eine Besonderheit ist die Integration automatisierter 100%-Prüfschritte in den laufenden Montageprozess.

Beispiel 03

2D, wo es sinnvoll ist

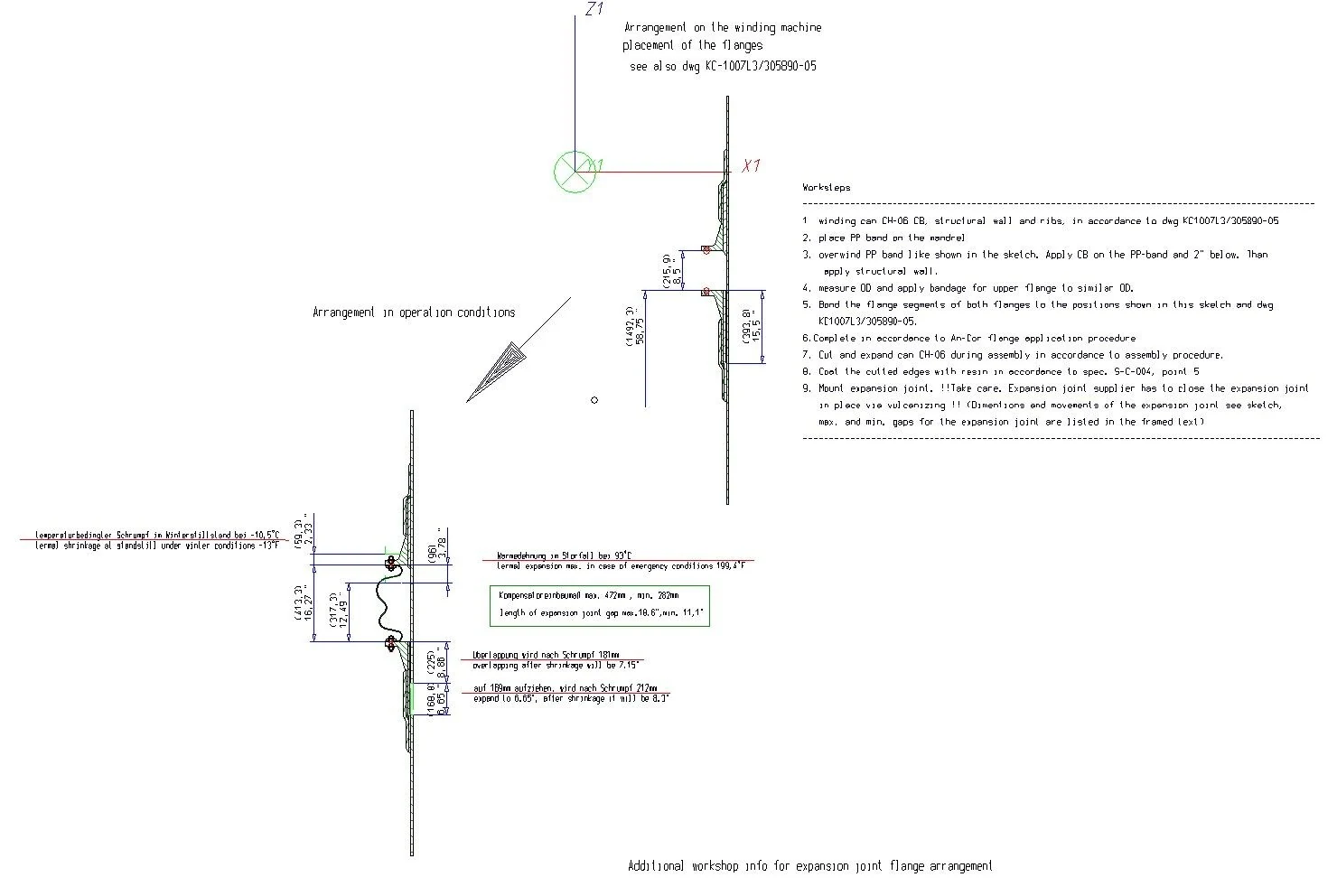

Manche Aufgaben lassen sich schneller oder einfacher in 2D darstellen, wie hier die Arbeitsanweisung zur fachgerechten Herstellung einer Dehnungskompensation einschließlich Montageanweisung. Die 2D-/3D-Durchgängigkeit des eingesetzten CAD-Systems ist dabei ein großer Vorteil. In einem Datensatz können 2D-Elemente auf dem Blatt mit Ansichten aus der 3D-Konstruktion kombiniert werden.

Beispiel 04

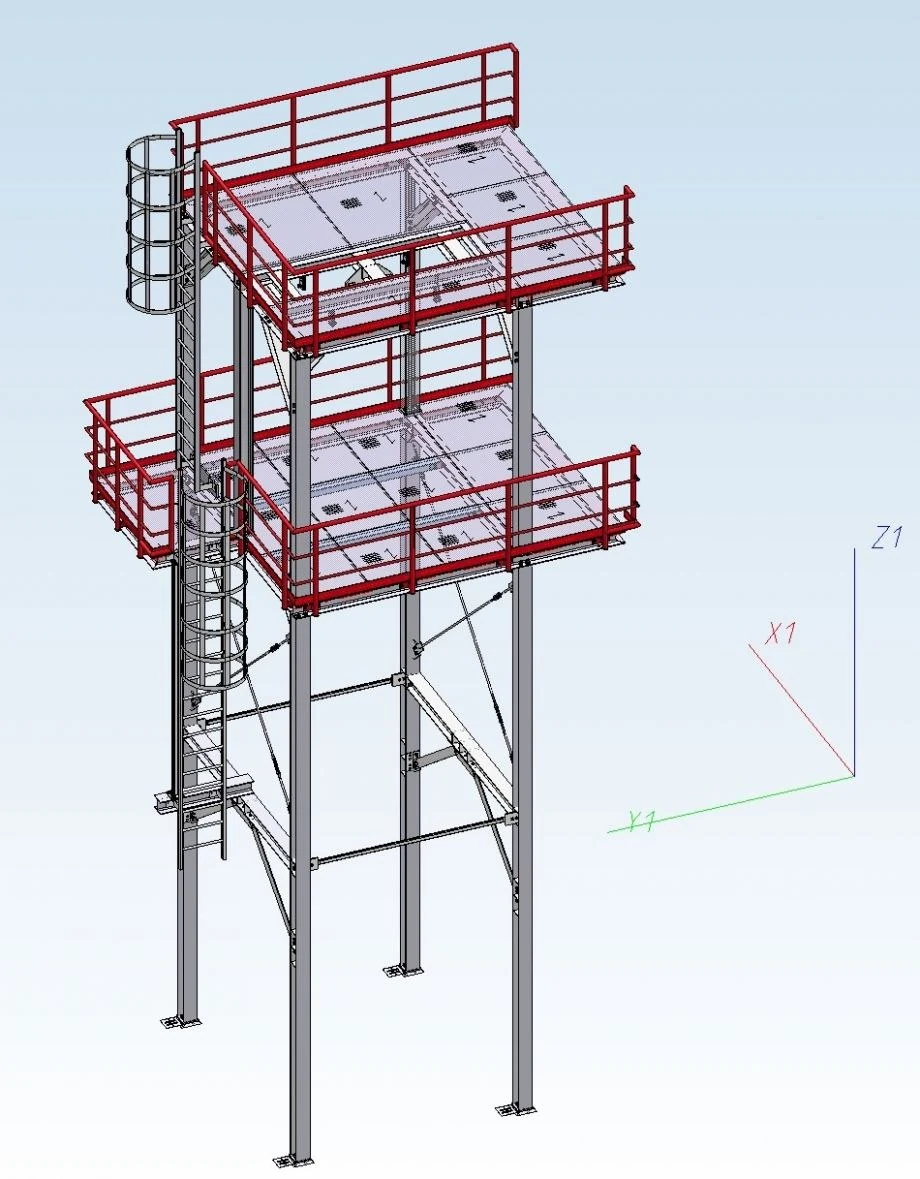

Stahlbau inkl. Leitern, Treppen und Geländer

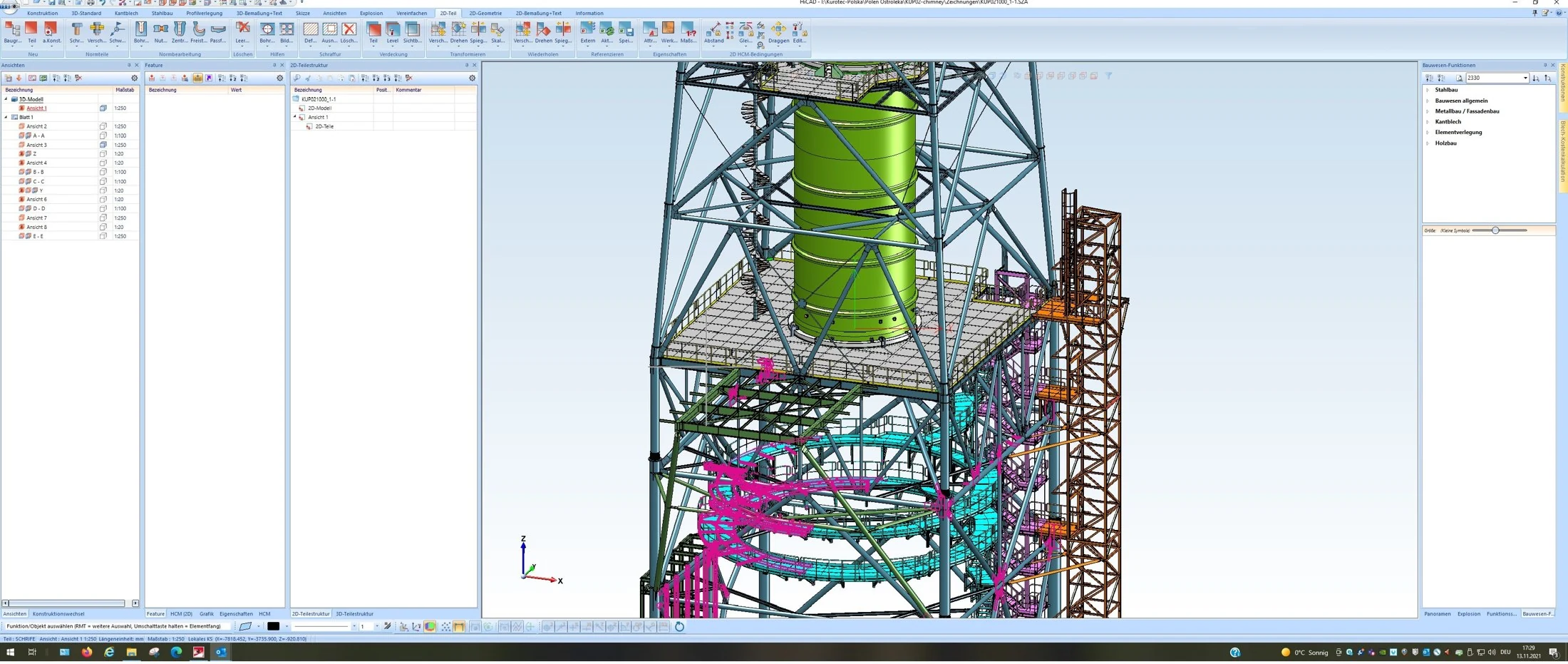

Stahlbaukonstruktionen einschließlich Gitterrostbelegungsplänen, Werkstattplänen und der Integration von Baugruppen in übergeordnete Anlagenplanungen. Dazu gehören die Datenübergabe an Generalplaner, die NC-Datenausgabe sowie umfangreiche, gegliederte Stücklisten für die Werkstatt in verschiedenen Datenformaten.

Beispiel 05

Spezialanhänger

Konstruktion von Anhängern und Aufbauten für Pkw und Lkw.

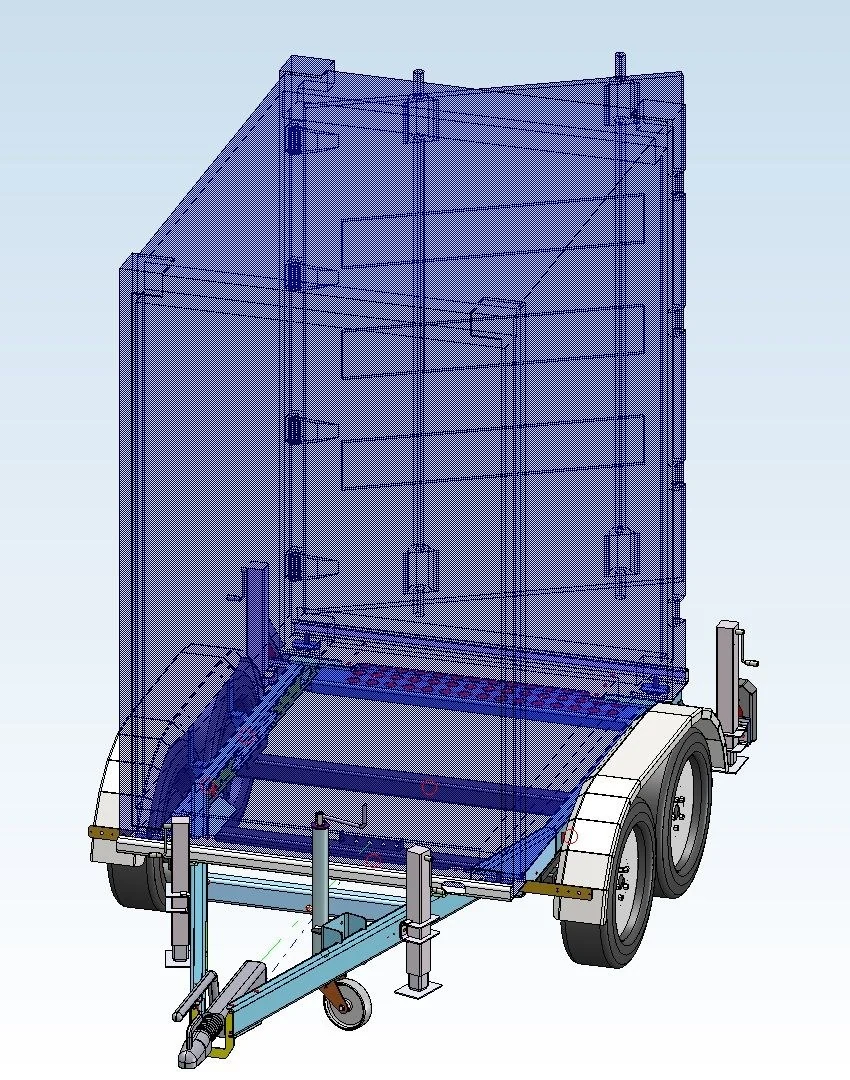

Hier im Beispiel ein Spezialanhänger für Moverboxen. Diese kommen z. B. zum Einsatz für mobile, energieautarke Videoüberwachungssysteme, Drohnenortungssysteme, mobile Einsatzleitstände, etc.

Konstruktions-Know-how auch für spezielle Stähle, z. B. Hardox und S700.

Bei Anhängern und Aufbauten gehört neben der auf die Kundenanforderungen zugeschnittenen Konstruktion auch die Lieferung kompletter Anhänger und Aufbauten zum Leistungsspektrum von EBS.

Beispiel 06

Sonderlösungen für spezielle Anforderungen

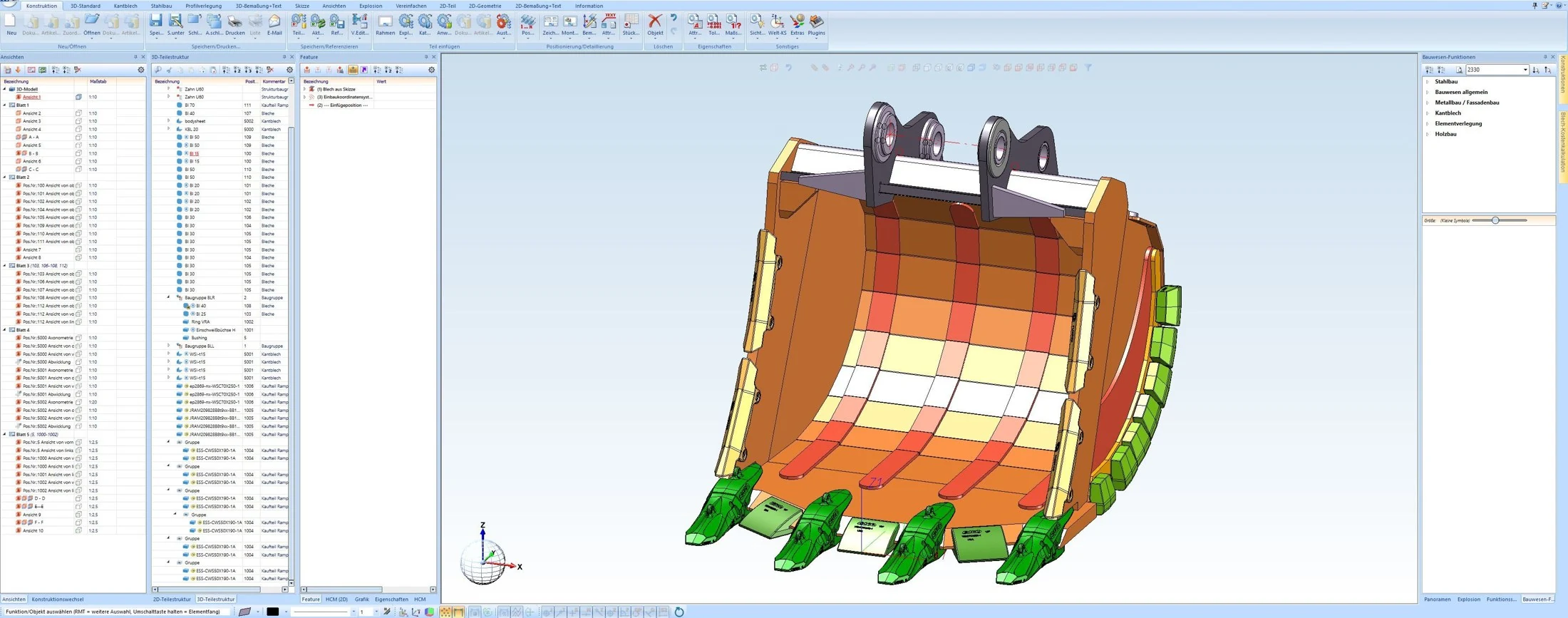

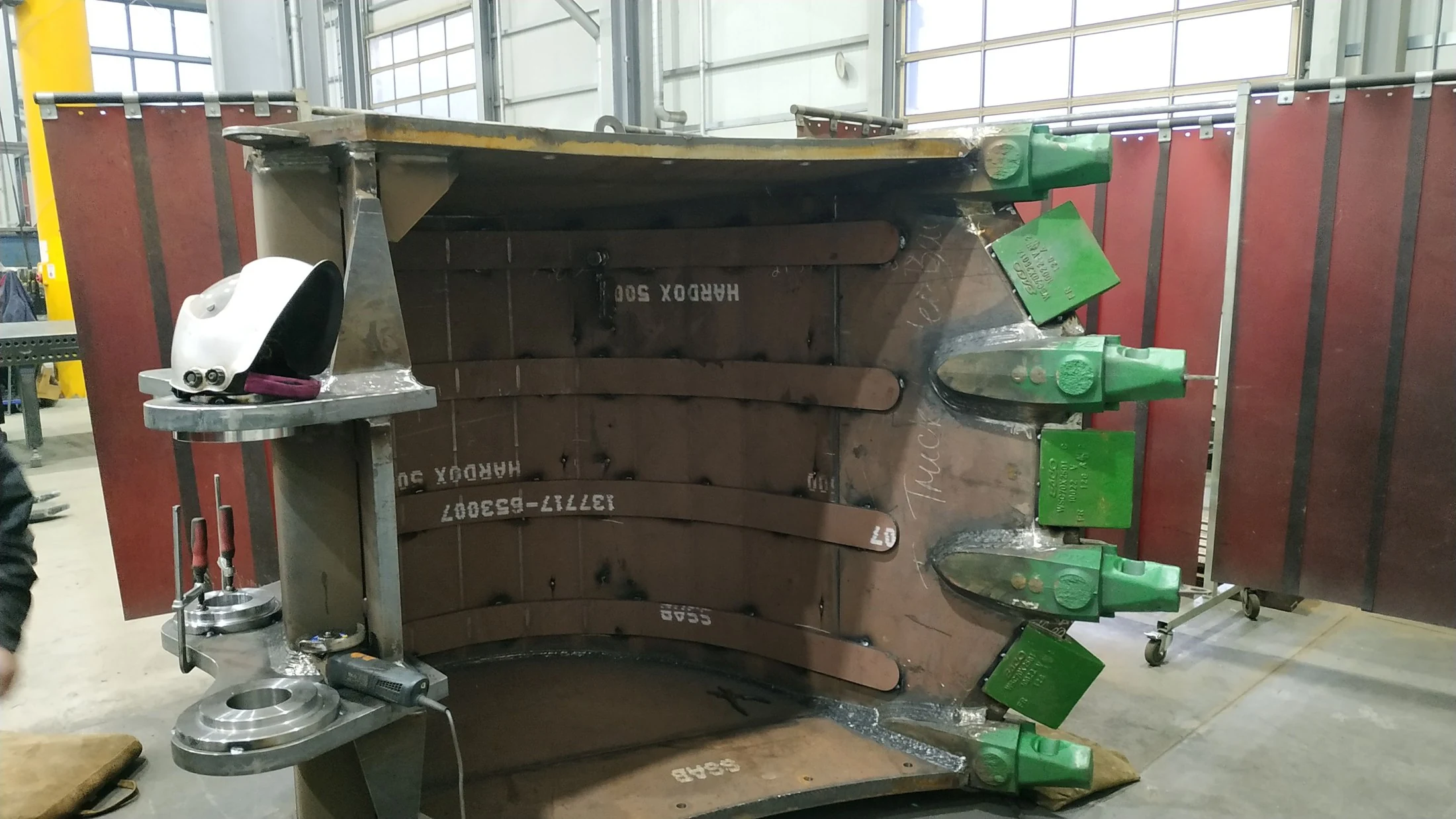

Sonderkonstruktionen auch über mehrere Fachbereiche hinweg. Das Beispiel zeigt spezielle Tieflöffel für Bagger, die für besondere Beanspruchungen im Steinbruch oder bei schweren Abrissarbeiten ausgelegt sind, einschließlich der Adaption an den entsprechenden Löffelstiel des Baggerherstellers.
